青岛海徕隧通隧道三维激光扫描系统应用于隧道沉降检测解决方案

    隧道工程质量是保证隧道施工进度和工程安全的重要因素。隧道沉降是衡量隧道工程质量的一个重要指标，因此对隧道进行定期的沉降观测非常重要，为了准确、及时地检测隧道沉降情况，隧道三维激光扫描技术被广泛应用于隧道工程中。

    在隧道施工阶段，通过对隧道进行连续多次的扫描，可以获得一系列的点云数据，并进行对比分析，为分析隧道沉降变形提供了详实的数据基础，从而得出隧道的沉降量和变形情况，以及变形的程度和趋势，分析结果可以帮助指导施工方对沉降位置进行支护和加固。隧道三维激光扫描技术可以在较短的时间内完成全面的扫描工作，节省大量的人力、物力资源，提高测量检测效率，此外隧道三维激光扫描技术还具备非接触、实际反馈等特点，使得隧道沉降检测更加准确、可靠。

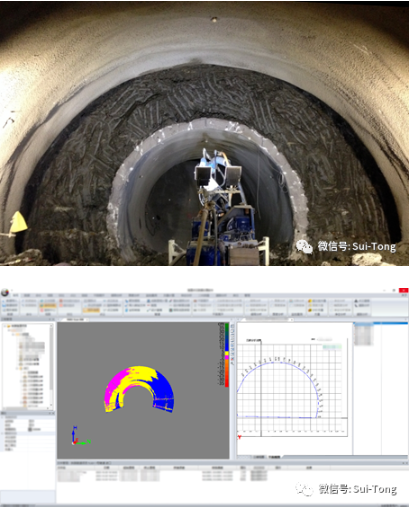

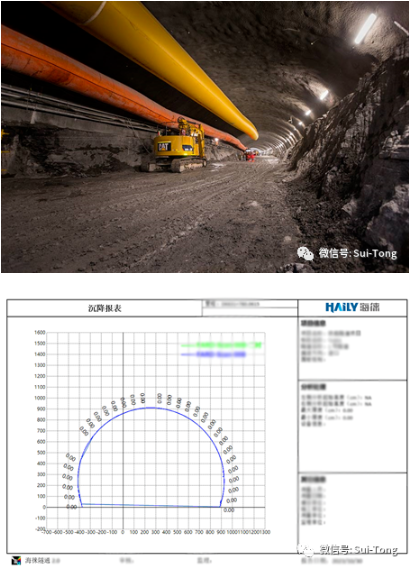

    青岛海徕隧通隧道三维激光扫描系统的为隧道沉降检测提供多种、多维度的检测方法。隧道开挖结束后可以先进行一次三维扫描，获取隧道开挖点云数据，通过对开挖点云数据和开挖设计模型进行比较，评估隧道开挖工程质量，以及开挖超欠挖方量等，初支喷锚结束之后再进行一次，与开挖点云数据对比分析，即可获得隧道初支厚度、初支厚度方量等数据，在挂防水板之前再扫描一次，通过与扫描的第一期隧道初支点云数据进行对比分析，可以检测隧道沉降分析累计变化量。

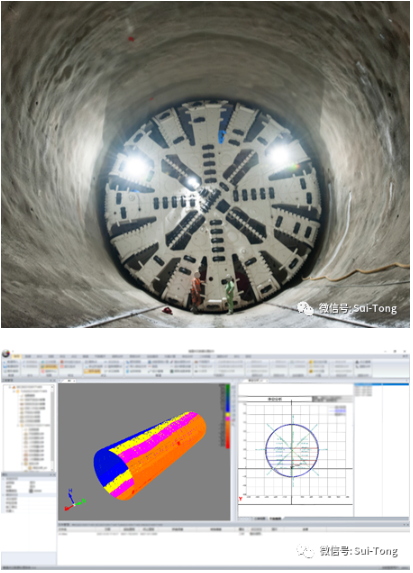

   结合隧道净空分析结果，可以进一步确定隧道沉降变化情况，隧道内部横向净空、纵向净空都是隧道沉降变形的重要参数，前期扫描的隧道点云数据也可以应用于隧道净空分析，对连续多期隧道点云数据分析可以获取到隧道净空值的累积变化量以及累积变形趋势，针对盾构隧道还可以使用角度净空进行分析评估隧道变形情况，各个角度的半径实测数值也是检测隧道变形的重要数据，同样通过扫描的隧道点云数据也可以计算出隧道椭圆度，隧道椭圆度是评估盾构隧道变形的重要参考数据，隧道三维激光扫描点云数据可以为隧道测量与检测提供更多的方案。

    通过将隧道三维点云数据与设计模型进行比较，可以获取到隧道侵限分析结果，隧道侵限分析结果也是隧道变形趋势的重要参考依据，以设计模型数据为基准进行分析，实际点云相对于隧道设计模型的变化情况可以更加直观的表示隧道沉降变化趋势，青岛海徕隧通隧道三维激光扫描系统可以根据用户特定的应用环境提供不同的检测方案，以用户的实际应用场景为依据，提供多元化的隧道测量与检测方案，帮助用户补充完善隧道测量与检测的方法。
