PMDS管件精细化预制系统全面升级







前言：

PMDS软件系统作为一个完整的管线加工行业专用解决方案，在开发的过程中，会不断吸取生产经验，力求更好地配合生产工艺。



每个工艺细节我们的开发人员都会与相关人员进行深入沟通，不断开拓创新，让用户在使用软件的时候能够高效，简单地进行软件操作，并且能够制作出高精度高质量的现配管。



本文列出了一些近期升级更新的功能，给大家简单介绍一下。







1

生成套管功能





经统计，一个项目中的全船管线数量大约在10000~35000根。其中因分段合拢原因需现配的管子（包含调整管）数量约10%，即1000~3000根左右。

而之前的法兰孔测量工装虽然可以精准测量法兰孔的空间位置，但法兰成本较高，通常为了降低成本，通过法兰连接的管线仅占全部现配管的20%左右。有超过50%的管子是通过直接焊接或者套管进行连接的。

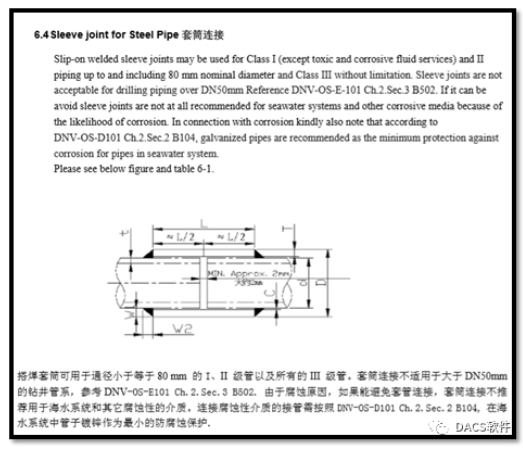

套筒连接工艺要求

      套管连接方式的特点是：没有法兰孔的存在，直接在软件中生成管口；测量时也是通过特殊工装对管口进行测量；

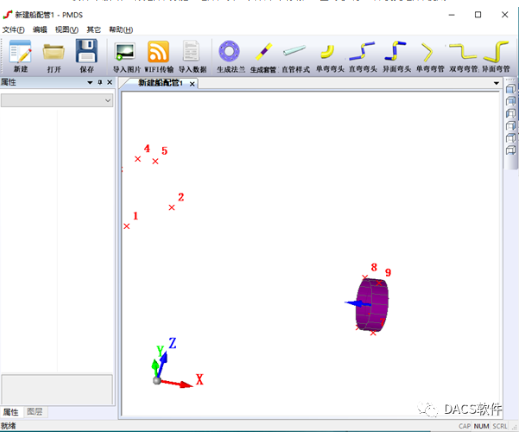

PMDS中的套管连接功能。

软件中新增生成套管功能，套管可在零件库中添加，也可以将直管设为套管使用

依然是4个点确定套管方向，确保数据准确性



套管连接时会预留2~10mm左右的缝隙，用户可以在端差选项中进行这段缝隙的设置。

生成套管后，管线生成与法兰一致。

2

管口测量工装

     为配合管口测量，需要设计一个能够测量裸管口的工装，实现套管连接管线的测量与设计。针对不锈钢管口，有夹具可以直接将工装夹在管口上。

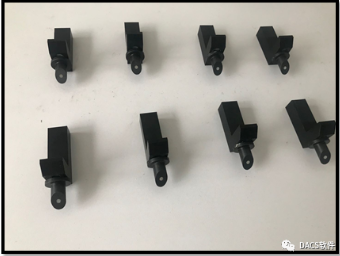

磁吸管口测量工装

在管口上吸附，拍照获取数据



3

工艺相关设置优化



       软件可以出具小票图，进行管子下料长度指导。下料如果想要更加精准，就需要配合现场相关工艺进行计算。否则就会出现下料长度偏差，导致最终现配管上船后无法安装，或者安装后角度偏差导致密封性不佳等问题。

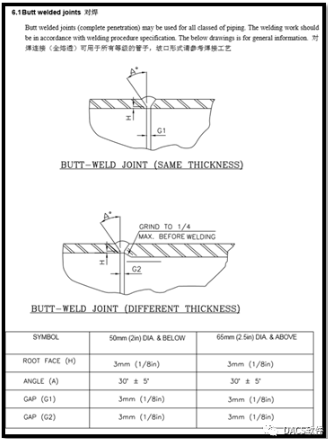

焊接焊缝相关要求

法兰焊脚（端差）要求

       在生成管子的时候，会出现端差及焊缝相关设置，并且在出具小票图的时候，根据设置数值自动进行下料长度的调整，确保下料长度精准可靠。

       PMDS新版本中，可以自由决定是否开启斜切长度补偿，如果法兰和管子之间出现了一定角度，管子下料需要加长一小段用于斜切。为方便理解，画一个简单的示意图表示一下：

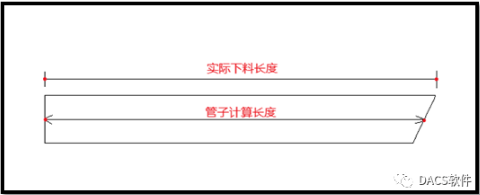

斜切补偿示意图

       在之前的版本中，斜切补偿是自动计算在下料长度中的。但在实际生产过程中我们发现，如果管径不算太大，而角度也在1°以下的情况下，为了提高制管效率，一般会选择忽略斜切直接下料，也不会有太大的影响。

       经过讨论，并且管件在连接的时候，遵循“宁短不长”的原则的前提下，将斜切补偿做成了可以关闭的选项。避免因为斜切补偿功能造成下料过长的问题。

4

斜切定位参考线



       有一些设计成直管的管子，在合拢分段后，两端法兰通常不是正对的，但是偏移的角度又不至于直接做成弯管，这时候需要调整管口，或者是做成带斜切直管。

       这种管子的难点在于如何定位安装以及确定角度倾斜的方向。

       通过自动切割机，根据小票图中的下料表计算出的切割机所需要的角度数据，进行下料。



       而切割完成后，如何将切好的管子与法兰进行焊接定位，又是一个问题。

       所以我们在小票图中划了一根定位参考线。来定位管子切割长边的位置，通过与定位点的相对位置对比，即可找好法兰的焊接角度。

斜切定位线



5

生成异径功能





       异径接头又称异径管，俗称大小头，化工管道配件之一，用于两种不同管径的连接。异径接头用于管道管径需要改变的地方，在整体管线中占有不小的比例。

异径相关工艺要求

       按照外观分及使用规范分为同心异径接头和偏心异径接头两种。

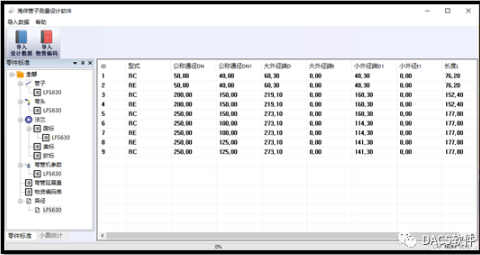

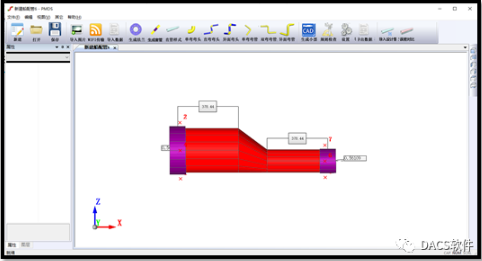

       在最新版本的PMDS软件中，用户可以在零件库中添加异径接头的相关数据，并且在判断两端法兰通径不同的时候，添加异径接头。并且如果添加的是偏心异径，软件会自动将异径接头设置为底平姿态。



6

对焊法兰的加入



       对焊法兰或者焊颈法兰，由于连接方式与普通法兰不同，连接方法更像是与管子直接焊接的工艺。并且形状与普通法兰完全不同，下料的计算方法也需要相应的调整。

       在新版本中，用户可以在零件库中添加法兰时，将法兰设置成对焊法兰，并且需要输入对焊法兰高度。

       然后在软件中就可以生成对焊法兰，并正常生成管路，小票图等。

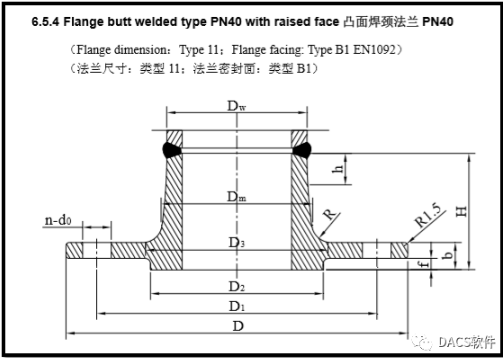

对焊法兰相关工艺

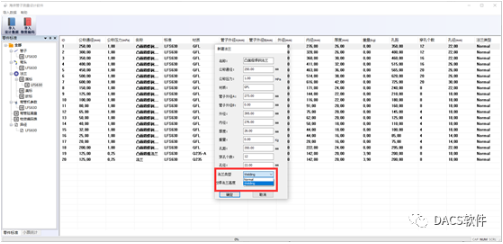

零件库中将法兰设置成对焊法兰

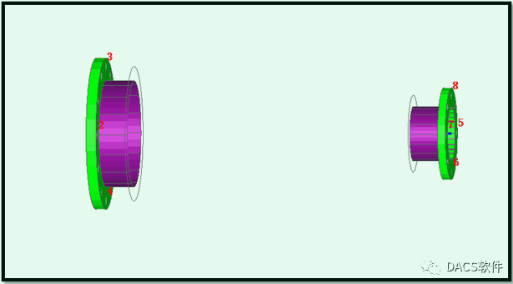

通过4个法兰孔数据，生成相应的对焊法兰



另外，还有很多功能更新正在筹备中，以应对更多的客户需求。



如果您想详细了解，或者您有更好的工艺建议或者意见。欢迎联系我们。

另外我们提供软件设备的试用以及工程服务业务，欢迎咨询
